Штыри ГОСТ 17314-81
Устройства для крепления тепловой изоляции стальных сосудов и аппаратов
Точность производства высочайшего класса на станках с ЧПУ
Быстрая доставка напрямую с завода изготовителя
Наш инженер в вашем распоряжении онлайн
Всегда готовы к сотрудничеству
Данный стандарт применяется к устройствам, предназначенным для монтажа наружной теплоизоляции и их установки на стационарных металлических сосудах и аппаратах (в дальнейшем — устройства), работающим при температурах от -100 до +600 °C, с минимальным диаметром 500 мм и имеющим криволинейные или плоские поверхности. Эти устройства используются в различных отраслях, включая химию, нефтехимию, переработку нефти, энергетику и другие промышленные сферы.
Стандарт не охватывает устройства, предназначенные для резервуаров, которые изготавливаются методом рулонирования, а также для сферических резервуаров.
При температуре, превышающей 350°С, элементы конструкции выполняются из жаростойкой стали и фиксируются с использованием скоб или втулок.
Штыри / Устройства дополнительно укомплектовываются соответствующими дополнительными изделиями. К примеру: скобой или втулкой для крепления теплоизоляции, для удержания и распределения нагрузки защитных конструкций при использовании на горизонтальных и вертикальных трубопроводах.
Конструкция и размеры
В зависимости от типа изоляции и способа ее крепления устройства изготовляют в трех исполнениях:
1. Для крепления одинарным штырем изоляции толщиной до 100 мм;
2. Для крепления двойным штырем изоляции толщиной до 260 мм;
3. Для крепления подвеской полносборных теплоизоляционных конструкций толщиной от 40 до 120 мм.
Применимость
| Обозначение устройства | Применимость | Масса, кг, не более | Код ОКП | |
| Конструкция теплоизоляции и предельная толщина | Толщина теплоизоляции,мм | |||
| С1-Ш1/60 С2-Ш1/60 В1-Ш1/60 | Для крепления теплоизоляции из мягких и полужестких изделий толщиной до 100 мм | До 60 | 0,046 0,053 0,045 | 48 3437 0001 48 3437 0002 48 3437 0003 |
| С1-Ш1/100 С2-Ш1/100 В1-Ш1/100 | Св. 60 до 100 включ. | 0,052 0,059 0,051 | 48 3437 0005 48 3437 0006 48 3437 0007 | |
| С1-Ш2/50 С2-Ш2/50 В1-Ш2/50 | Для крепления теплоизоляции из жестких изделий толщиной до 100 мм | До 50 | 0,069 0,076 0,068 | 48 3437 0008 48 3437 0009 48 3437 0010 |
| С1-Ш2/100 С2-Ш2/100 В2-Ш2/100 | Св. 50 до 100 | 0,085 0,092 0,084 | 48 3437 0013 48 3437 0014 48 3437 0015 | |
| С1-Ш2/160 С2-Ш2/160 В1-Ш2/160 | Для крепления теплоизоляции из мягких и полужестких изделий толщиной до 260 мм | Св. 100 до 160 включ. | 0,103 0,110 0,102 | 48 3437 0016 48 3437 0017 48 3437 0018 |
| С1-Ш2/200 С2-Ш2/200 В1-Ш2/200 | Св. 160 до 200 включ. | 0,116 0,123 0,115 | 48 3437 0021 48 3437 0022 48 3437 0023 | |
| С1-Ш2/260 С2-Ш2/260 В1-Ш2/260 | Св. 200до 260 | 0,1380,1460,137 | 48 3437 0024 48 3437 0025 48 3437 0026 | |
Указания по размещению приварных
деталей на сосудах и аппаратах
Приварные детали на сосудах и аппаратах размещают:
а) На вертикальных объектах: в вертикальном и горизонтальном направлениях с шагом 500 мм, отступив от анкерных болтов фланцевых соединений или сварных соединений либо сварных швов, соединяющих днища (крышки) и корпуса сосудов и аппаратов, на расстояния;
б) На горизонтальных объектах: в горизонтальном направлении с шагом 500 мм, отступив от фланцевых соединений или сварных швов, соединяющих днища (крышки) и корпуса сосудов и аппаратов, на расстояния, в вертикальном направлении: на верхней половине объекта с шагом 500 мм; на нижней половине объекта с шагом 250 мм. Отсчет шага ведут от плоскости горизонтального диаметра;
в) На днищах и крышках (на конических днищах и крышках по примеру;
г) На опорах аппаратов с шагом 500 мм Для устройства с подвесками допускается по согласованию между изготовителем и потребителем изменить шаг приварки размещения приварных деталей на значение, кратное 500 мм.
Маркировка Штырей и Устройств штырей
*Очень важно формировать правильно маркировки изделий для корректного оформления Вашей заявки.

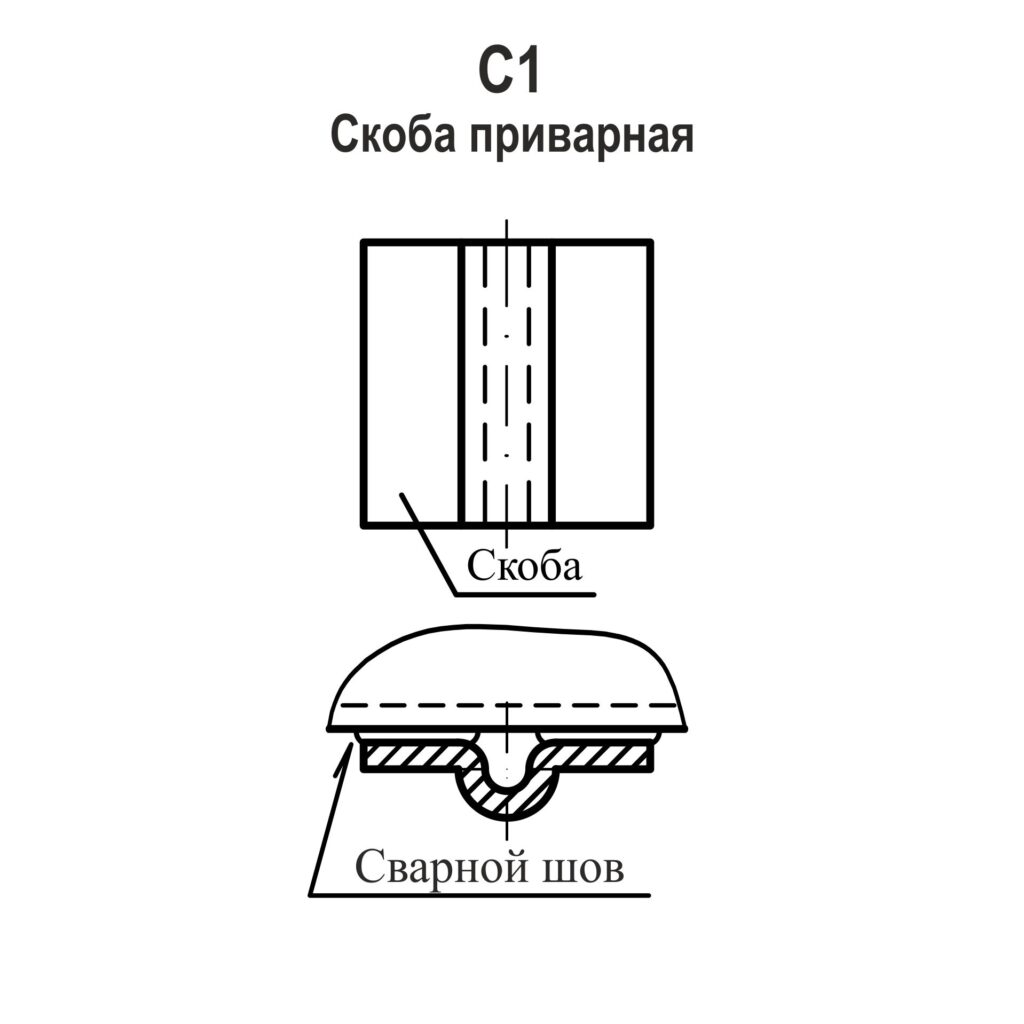

С1-Ш1/60 ГОСТ 17314-81
(Скоба приварная С1; штырь одинарный Ш1; толщина теплоизоляции до 60мм).

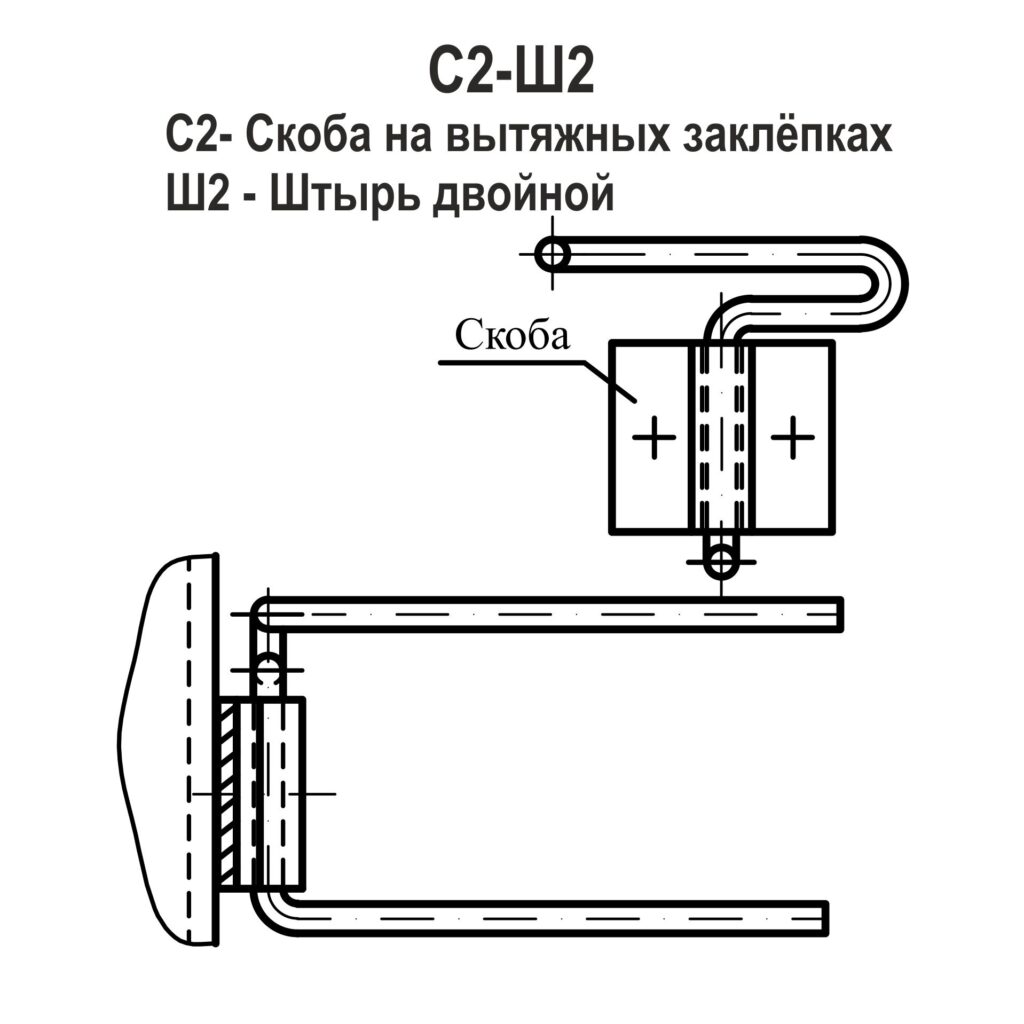

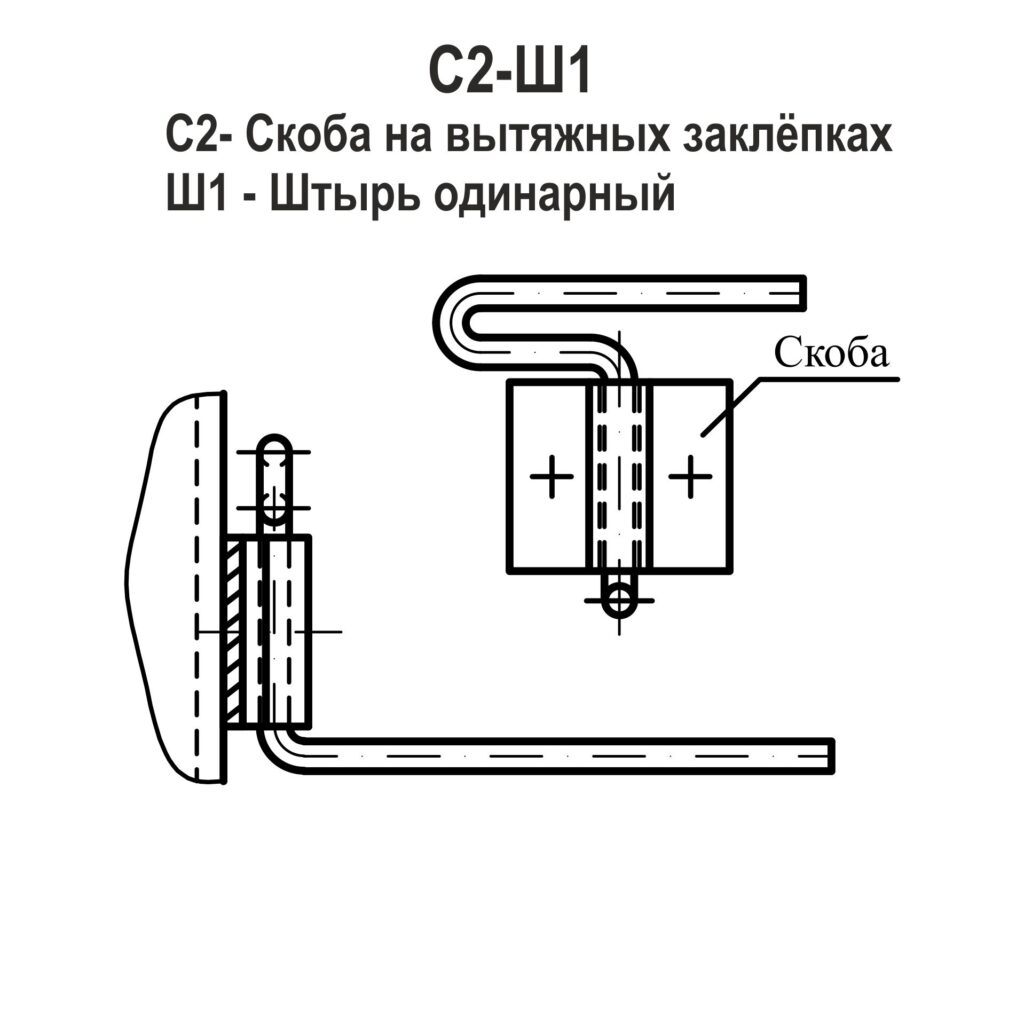

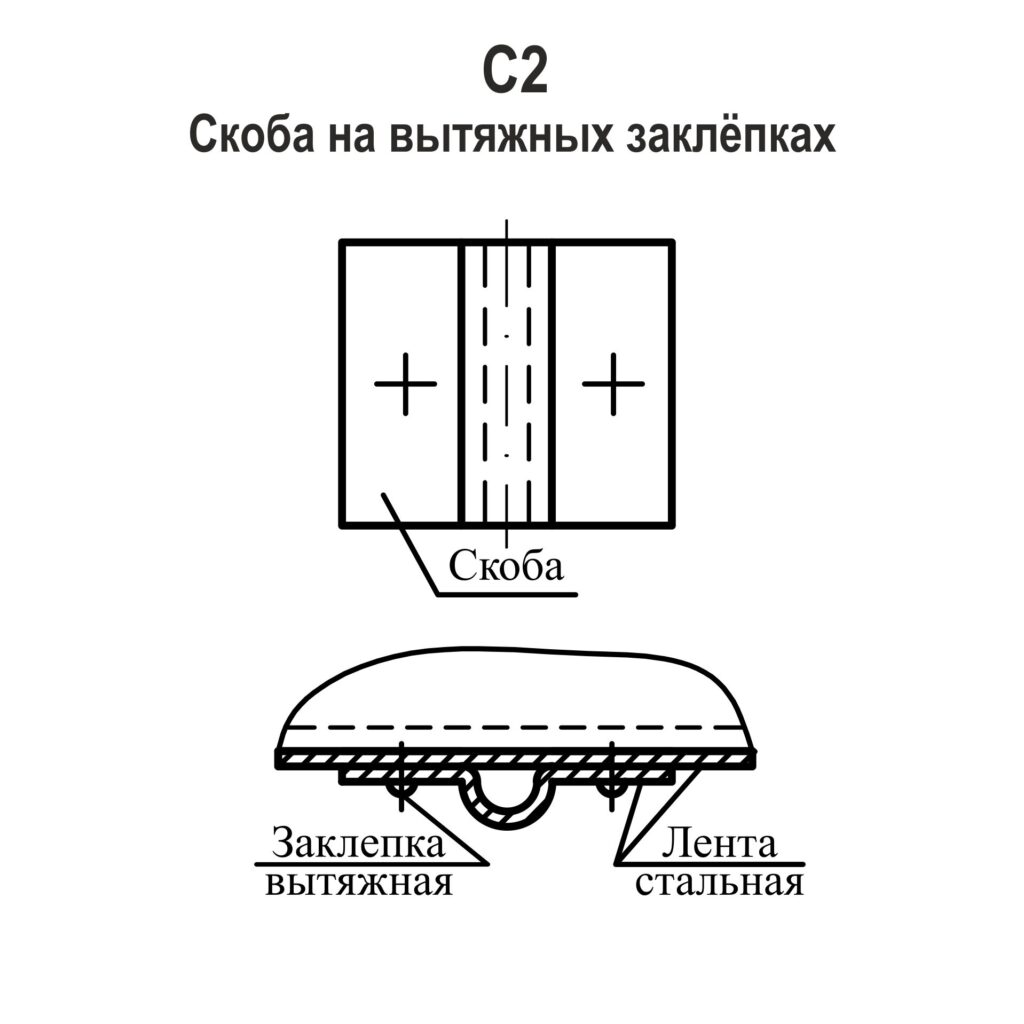

С2-Ш1/100 ГОСТ 17314-81
(Скоба для бандажа С2 под заклёпку; штырь одинарный Ш1; толщина теплоизоляции до 100мм).

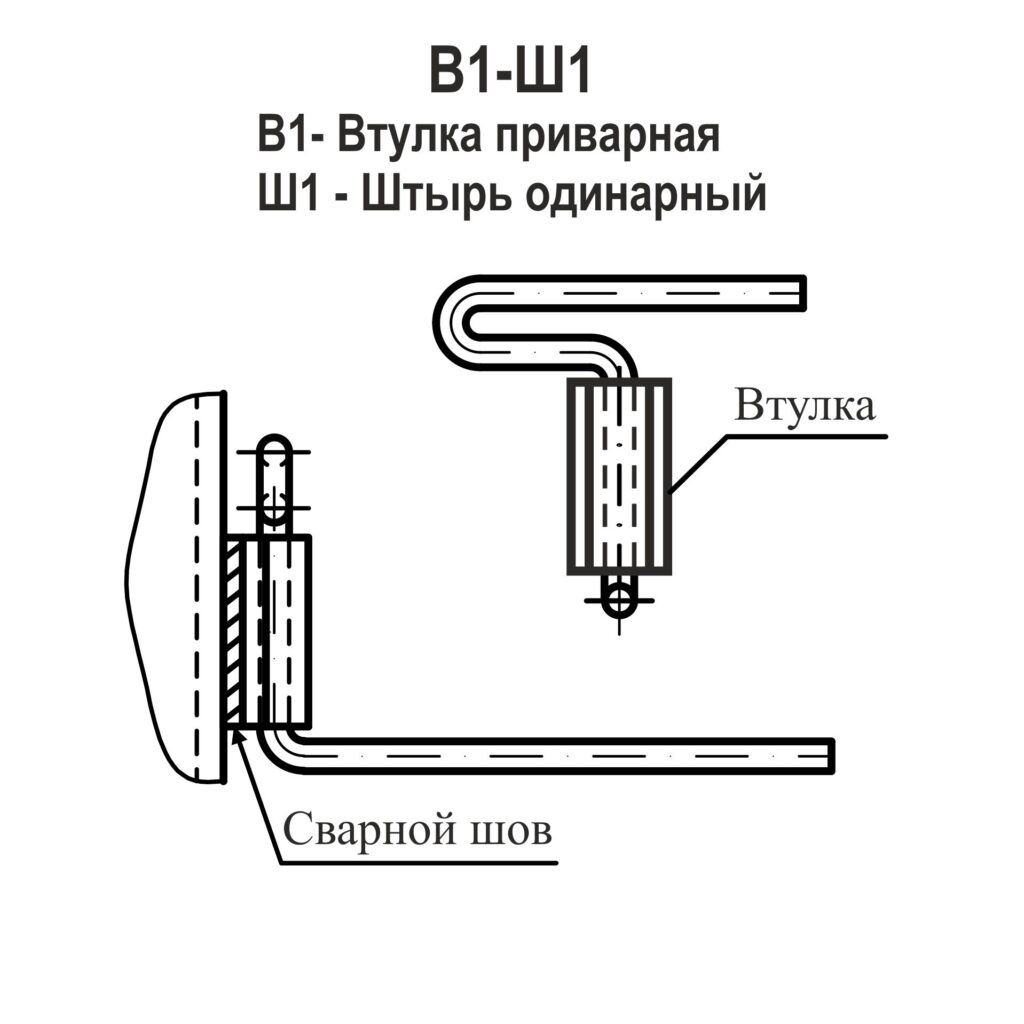

В1-Ш1/160 ГОСТ 17314-81
(Втулка приварная B1; штырь одинарный Ш1; толщина теплоизоляции до 160мм).
С1-Ш2/160 ГОСТ 17314-81
(Скоба приварная С1; штырь двойной Ш2; толщина теплоизоляции до 160мм).

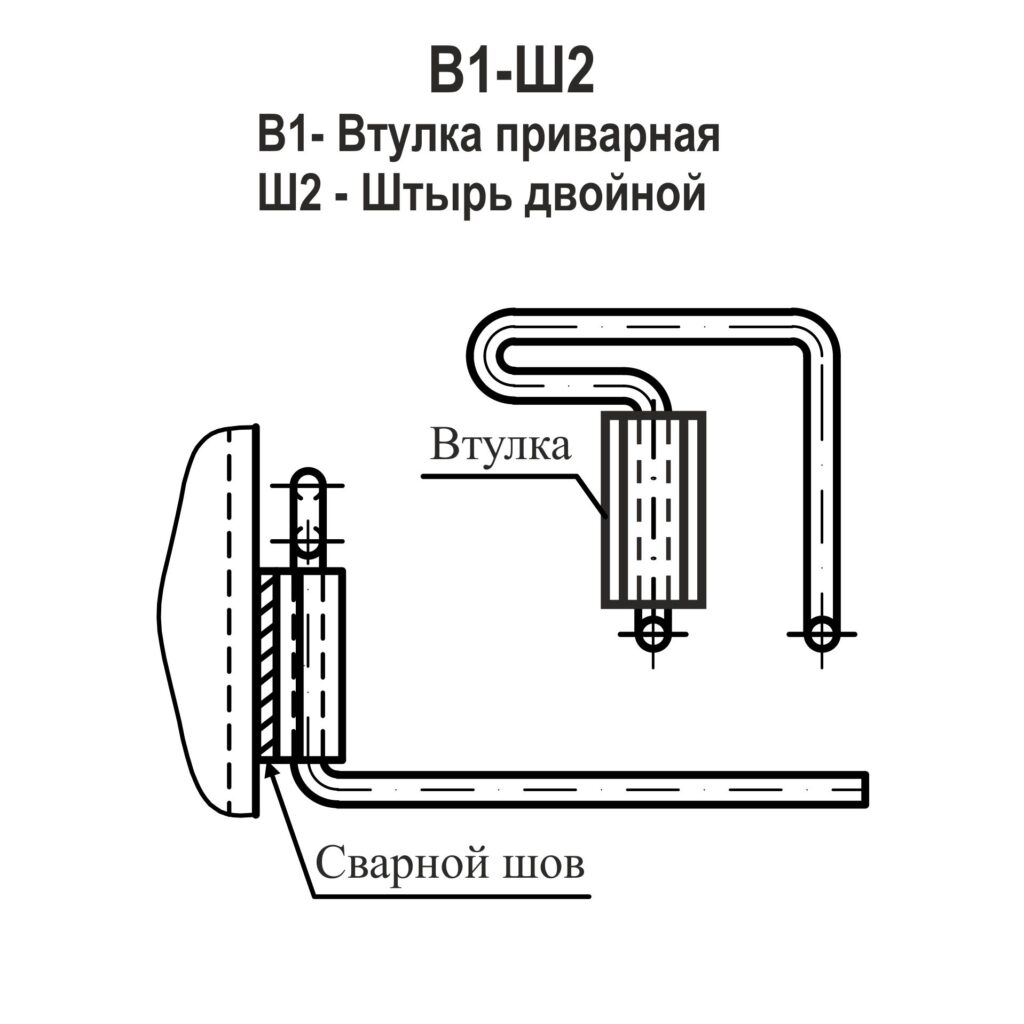

В1-Ш2/100 ГОСТ 17314-81
(Втулка приварная В1; штырь двойной Ш2; толщина теплоизоляции до 100мм).
*Разобраться с параметрами спецификации маркировок для правильного оформления заявки не так сложно как может показаться на первый взгляд. Предлагаем ознакомиться со специально сформированными нами наглядными схемами и примерами маркировок для опорных колец, стяжного бандажа и держателей дистанции…
Наш менеджер – Ваш персональный гид, который поможет правильно сформировать заявку индивидуально для Вас.
Наш инженер поможет сделать все необходимые расчеты и выбрать нужные виды изделий именно под Ваши задачи в соответствие со всеми требованиями и тех/заданием.
☑ Написать
